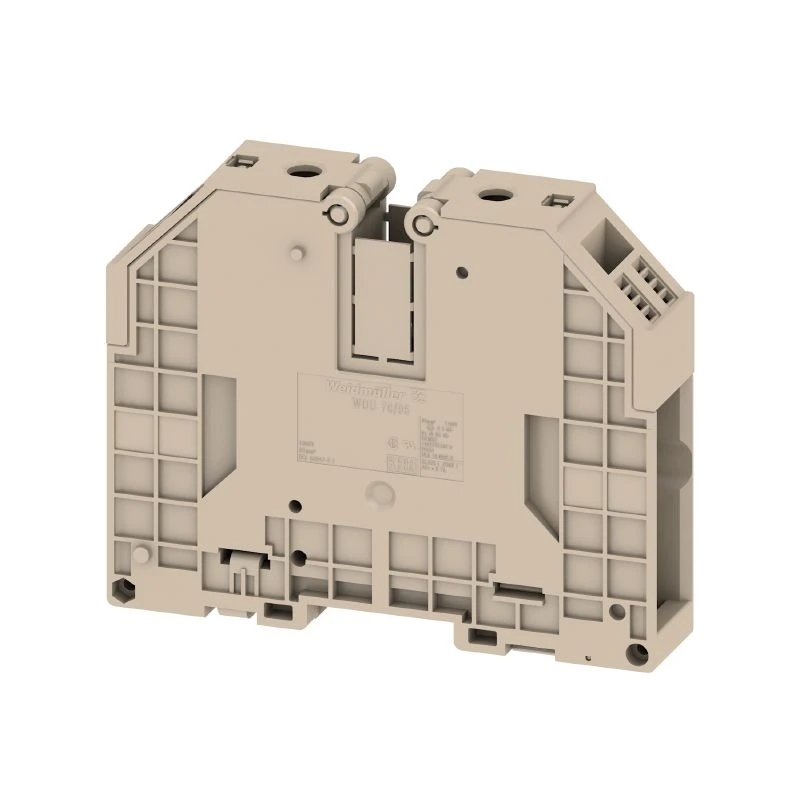

WeidmullerWDU 70/95 1024600000
Blok terminal umpan-melalui, koneksi sekrup, beige gelap, 95 mm², 232 a, 1000 V, jumlah koneksi: 2
Data pemesanan umum
|
Versi |
Blok terminal umpan-melalui, koneksi sekrup, beige gelap, 95 mm², 232 a, 1000 V, jumlah koneksi: 2 |
|
Pesanan No. |
1024600000 |
|
Jenis |
WDU 70/95 |
|
Gtin (ean) |
4008190105990 |
|
Qty. |
10 item |
Dimensi dan bobot
|
Kedalaman |
107 mm |
|
Kedalaman (inci) |
4,213 inci |
|
Kedalaman termasuk DIN Rail |
115,5 mm |
|
Tinggi |
132 mm |
|
Tinggi (inci) |
5,197 inci |
|
Lebar |
27 mm |
|
Lebar (inci) |
1,063 inci |
|
Berat bersih |
330.89 g |
Suhu
|
Suhu penyimpanan |
-25 derajat ... 55 derajat |
|
Kisaran suhu operasi |
Untuk kisaran suhu operasi, lihat Sertifikat Uji Desain EC / IEC Ex-Sertifikat Kesesuaian |
|
Suhu operasi terus menerus., Min. |
-60 derajat |
|
Suhu operasi terus menerus., Max. |
130 derajat |
Kepatuhan produk lingkungan
|
Status Kepatuhan ROHS |
Patuh tanpa pengecualian |
|
Mencapai SVHC |
No SVHC di atas 0. 1 wt% |
Data materi
|
Bahan |
Wemid |
|
Warna |
Beige Gelap |
|
UL 94 peringkat mudah terbakar |
V-0 |
Data peringkat IECEX/ATEX
|
No. Sertifikat (ATEX) |
DEMKO14ATEX1338U |
|
No. Sertifikat (IECEX) |
IECEXULD14.0005U |
|
Max. tegangan (atex) |
1100 V |
|
Saat ini (atex) |
218 A |
|
Kawat penampang maks. (Atex) |
95 mm² |
|
Max. Tegangan (IECEX) |
1100 V |
|
Saat ini (IECEX) |
218 A |
|
Kawat penampang maks. (IECEX) |
95 mm² |
|
Kisaran suhu operasi |
Untuk kisaran suhu operasi, lihat Sertifikat Uji Desain EC / IEC Ex-Sertifikat Kesesuaian |
|
Menandai en 60079-7 |
Ex EB II C GB |
|
Label EX 2014/34/EU |
II 2 GD |
Spesifikasi sistem
|
Versi |
Koneksi sekrup |
|
Plat penutup ujung diperlukan |
TIDAK |
|
Jumlah potensi |
1 |
|
Jumlah level |
1 |
|
Jumlah poin penjepit per level |
2 |
|
Jumlah potensi per tingkat |
1 |
|
Level yang terhubung secara internal |
TIDAK |
|
Koneksi PE |
TIDAK |
|
Rel |
TS 35 |
|
N-fungsi |
TIDAK |
|
Fungsi PE |
TIDAK |
|
Fungsi pena |
TIDAK |
2 konduktor klemable (H05V/H07V) dengan penampang yang sama (koneksi pengenal)
|
Penampang untuk kawat yang terhubung, terdampar, dua kabel yang dapat dijepit, maks. |
35 mm² |
|
Penampang untuk kawat yang terhubung, terdampar, dua kabel yang dapat dijepit, min. |
16 mm² |
|
Penampang koneksi kawat, terdampar halus dengan ferrules-end kawat DIN 46228/1, 2 kabel yang dapat dijepit, maks. |
35 mm² |
|
Penampang koneksi kawat, terdampar halus dengan ferrules-end kawat DIN 46228/1, 2 kabel yang dapat dijepit, min. |
16 mm² |
|
Penampang koneksi kawat, terdampar halus, dua kabel yang dapat dijepit, min. |
16 mm² |
|
Kawat penampang, terdampar halus, dua kabel yang bisa dijepit, maks. |
35 mm² |
Data teknis tambahan
|
Versi yang diuji ledakan |
Ya |
|
Saran Instalasi |
Pemasangan langsung |
|
Jumlah terminal serupa |
1 |
|
Sisi terbuka |
tertutup |
|
Jenis pemasangan |
Snap-on |
Konduktor untuk penjepit (koneksi tambahan)
|
Jenis koneksi, koneksi tambahan |
Koneksi sekrup |
Konduktor untuk penjepit (koneksi pengenal)
|
Ukuran bilah |
S6 (DIN 6911) |
|
Kisaran penjepit, maks. |
120 mm² |
|
Kisaran penjepit, min. |
13,3 mm² |
|
Sekrup penjepit |
M 8 |
|
Lintang Lintang Koneksi, terdampar, maks. |
120 mm² |
|
Koneksi penampang, terdampar, min. |
16 mm² |
|
Arah koneksi |
di samping |
|
Mengukur ke IEC 60947-1 |
B12 |
|
Jumlah koneksi |
2 |
|
Panjang pengupasan |
30 mm |
|
Torsi Pengetatan, Max. |
12 nm |
|
Torsi Pengetatan, Min. |
6 nm |
|
Jenis koneksi |
Koneksi sekrup |
|
Sambungan Kawat Cross Section Awg, Max. |
AWG 2/0 |
|
Koneksi Koneksi Cross Bagian Awg, min. |
AWG 6 |
|
Penampang koneksi kawat, terdampar halus, maks. |
95 mm² |
|
Penampang koneksi kawat, terdampar halus, min. |
16 mm² |
|
Lintasan penampang koneksi kawat, terdampar halus dengan ferrules-end kawat DIN 46228/1, maks. |
95 mm² |
|
Lintasan penampang koneksi kawat, terdampar halus dengan ferrules-end kawat DIN 46228/1, min. |
16 mm² |
|
Lintang penampang koneksi kawat, terdampar halus dengan ferrules-end kawat DIN 46228/4, maks. |
50 mm² |
|
Lintasan penampang koneksi kawat, terdampar halus dengan ferrules-end kawat DIN 46228/4, min. |
16 mm² |
|
Penampang koneksi kawat, inti padat, maks. |
16 mm² |
|
Lintang penampang koneksi kawat, inti padat, min. |
16 mm² |
Data peringkat CSA
|
No. Sertifikat (CSA) |
12400-242 |
|
Ukuran B (CSA) saat ini |
205 A |
|
Ukuran saat ini C (CSA) |
205 A |
|
Ukuran saat ini D (CSA) |
5 A |
|
Ukuran Tegangan B (CSA) |
600 V |
|
Ukuran tegangan C (CSA) |
600 V |
|
Ukuran tegangan D (CSA) |
600 V |
|
Kawat penampang maks. (CSA) |
00 awg |
|
Kawat Cross Bagian Min. (CSA) |
6 AWG |
Umum
|
Saran Instalasi |
Pemasangan langsung |
|
Rel |
TS 35 |
|
Standar |
IEC 60947-7-1 |
|
Sambungan Kawat Cross Section Awg, Max. |
AWG 2/0 |
|
Koneksi Koneksi Cross Bagian Awg, min. |
AWG 6 |
Data peringkat
|
Penampang peringkat |
95 mm² |
|
Tegangan Dinilai |
1,000 V |
|
Tegangan DC dinilai |
1,000 V |
|
Nilai arus |
232 A |
|
Arus di kabel maksimum |
232 A |
|
Standar |
IEC 60947-7-1 |
|
Volume Resistance Menurut IEC 60947-7- x |
0.14 mΩ |
|
Impuls Nilai Tegangan Tegangan |
8 kV |
|
Kehilangan daya sesuai dengan IEC 60947-7- x |
7.42 W |
|
Keparahan polusi |
3 |
Data peringkat UL
|
No. Sertifikat (UR) |
E60693 |
|
Kabel ukuran pabrik Konduktor Maks. (UR) |
00 awg |
|
Kabel ukuran kabel pabrik Konduktor Min. (UR) |
6 AWG |
|
Kabel Ukuran Konduktor Kabel Maks. (UR) |
00 awg |
|
Kabel Ukuran Konduktor Kabel Min. (UR) |
6 AWG |
|
Ukuran saat ini C (UR) |
175 A |
|
Ukuran Tegangan C (Ur) |
1000 V |
