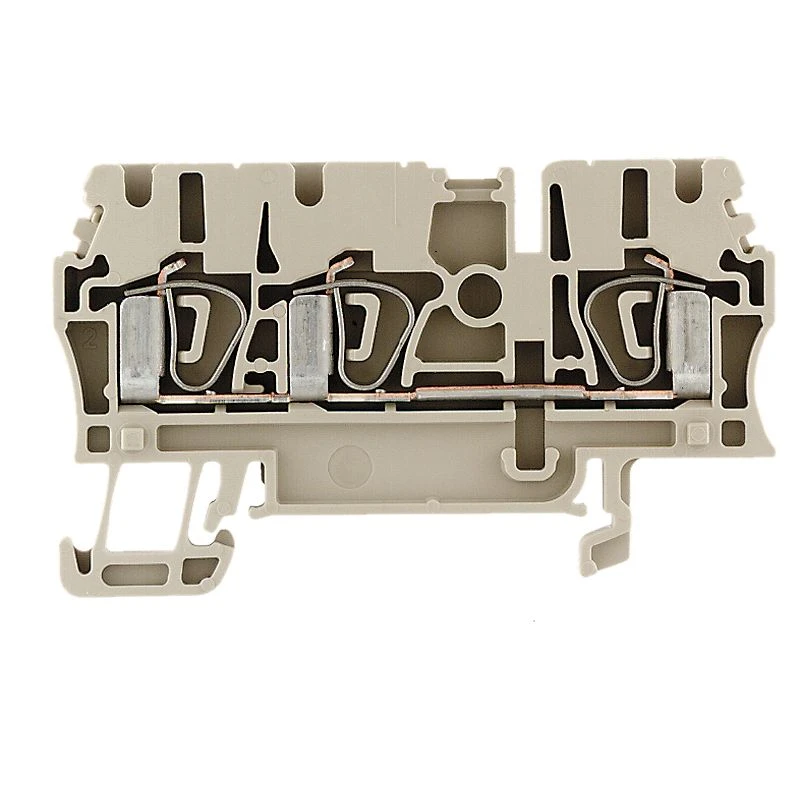

Weidmuller Zdu 2.5/3an 1608540000

Versi

Terminal feed-through, koneksi penjepit ketegangan, 2,5 mm², 800 V, 24 A, beige gelap

Pesanan No.

1608540000

Jenis

ZDU 2.5/3AN

Gtin (ean)

4008190077327

Qty.

100 item

Kedalaman

38,5 mm

Kedalaman (inci)

1,516 inci

Kedalaman termasuk DIN Rail

39,5 mm

Tinggi

64,5 mm

Tinggi (inci)

2,539 inci

Lebar

5.1 milimeter

Lebar (inci)

0. 201 inci

Berat bersih

7.964 g

Suhu penyimpanan

-25 derajat ... 55 derajat

Kisaran suhu operasi

Untuk kisaran suhu operasi, lihat Sertifikat Uji Desain EC / IEC Ex-Sertifikat Kesesuaian

Suhu operasi terus menerus., Min.

-50 derajat

Suhu operasi terus menerus., Max.

120 derajat

Status Kepatuhan ROHS

Patuh tanpa pengecualian

Mencapai SVHC

No SVHC di atas 0. 1 wt%

Jejak karbon produk

Cradle to gate: 0. 173 kg co2 eq.

Bahan

Wemid

Warna

Beige Gelap

UL 94 peringkat mudah terbakar

V-0

No. Sertifikat (ATEX)

DEMKO15ATEX1467U

No. Sertifikat (IECEX)

IECEXULD15.0008U

Max. tegangan (atex)

550 V

Saat ini (atex)

22 A

Kawat penampang maks. (Atex)

4 mm²

Max. Tegangan (IECEX)

550 V

Saat ini (IECEX)

22 A

Kawat penampang maks. (IECEX)

4 mm²

Kisaran suhu operasi

Untuk kisaran suhu operasi, lihat Sertifikat Uji Desain EC / IEC Ex-Sertifikat Kesesuaian

Menandai en 60079-7

Ex EB II C GB

Label EX 2014/34/EU

II 2 GD

Versi

Koneksi penjepit ketegangan
untuk konektor lintas plug-in
Satu ujung tanpa konektor

Plat penutup ujung diperlukan

Ya

Jumlah potensi

1

Jumlah level

1

Jumlah poin penjepit per level

3

Jumlah potensi per tingkat

1

Level yang terhubung secara internal

TIDAK

Koneksi PE

TIDAK

Rel

TS 35

Versi yang diuji ledakan

Ya

Saran Instalasi

Busbar

Jumlah terminal serupa

1

Sisi terbuka

Kanan

Jenis pemasangan

Snap-on

Jenis koneksi, koneksi tambahan

Koneksi penjepit ketegangan

Ukuran bilah

0. 6 x 3,5 mm

Kisaran penjepit, maks.

4 mm²

Kisaran penjepit, min.

0. 05 mm²

Lintang Lintang Koneksi, terdampar, maks.

4 mm²

Koneksi penampang, terdampar, min.

0. 5 mm²

Arah koneksi

atas

Mengukur ke IEC 60947-1

A3

Jumlah koneksi

3

Panjang pengupasan

10 milimeter

Jenis koneksi

Koneksi penjepit ketegangan

Sambungan Kawat Cross Section Awg, Max.

AWG 12

Sambungan Kawat Lintas Bagian Awg, min.

AWG 30

Penampang koneksi kawat, terdampar halus, maks.

4 mm²

Penampang koneksi kawat, terdampar halus, min.

0. 5 mm²

Lintasan penampang koneksi kawat, terdampar halus dengan ferrules-end kawat DIN 46228/1, maks.

2,5 mm²

Lintasan penampang koneksi kawat, terdampar halus dengan ferrules-end kawat DIN 46228/1, min.

0. 5 mm²

Lintang penampang koneksi kawat, terdampar halus dengan ferrules-end kawat DIN 46228/4, maks.

2,5 mm²

Lintasan penampang koneksi kawat, terdampar halus dengan ferrules-end kawat DIN 46228/4, min.

0. 5 mm²

Penampang koneksi kawat, inti padat, maks.

4 mm²

Lintang penampang koneksi kawat, inti padat, min.

0. 5 mm²

No. Sertifikat (CSA)

200039-1152892

Ukuran B (CSA) saat ini

27 A

Ukuran saat ini C (CSA)

27 A

Ukuran saat ini D (CSA)

5 A

Ukuran Tegangan B (CSA)

600 V

Ukuran tegangan C (CSA)

600 V

Ukuran tegangan D (CSA)

600 V

Kawat penampang maks. (CSA)

12 AWG

Kawat Cross Bagian Min. (CSA)

26 AWG

Saran Instalasi

Busbar

Rel

TS 35

Standar

IEC 60947-7-1

Sambungan Kawat Cross Section Awg, Max.

AWG 12

Sambungan Kawat Lintas Bagian Awg, min.

AWG 30

Penampang peringkat

2,5 mm²

Tegangan Dinilai

800 V

Tegangan DC dinilai

800 V

Nilai arus

24 A

Arus di kabel maksimum

31 A

Standar

IEC 60947-7-1

Volume Resistance Menurut IEC 60947-7- x

1.33 mΩ

Impuls Nilai Tegangan Tegangan

8 kV

Kehilangan daya sesuai dengan IEC 60947-7- x

0.77 W

Keparahan polusi

3

No. Sertifikat (Curus)

E60693
