Ruang dan waktu kabel sangat penting dalam perakitan kabinet kontrol. Weidmüller's Klippon® Connect Blok Terminal Arus Tinggi membantu menyimpan keduanya sambil memastikan distribusi daya yang aman dan efisien kepada konsumen.
Rangkaian produk Klippon® Connect telah diperluas untuk memasukkan blok terminal arus tinggi A2C 50\/70 dan A2C 95\/120. Mereka dapat menghubungkan kabel padat dan terdampar dengan penampang peringkat maksimum 70 mm² atau 120 mm².
Fitur lain termasuk peringkat tegangan 1000VAC\/1500VDC dan peringkat arus 150A (A2C 50\/70) atau 232A (A2C 95\/120).
Weidmüller's A2C 50\/70 dan A2C 95\/120 Blok Terminal Push-In mendistribusikan daya kepada konsumen dengan aman dan efisien
Seperti halnya versi penampang yang lebih kecil, blok terminal baru juga menampilkan koneksi daya push-in dengan tuas. Ini memungkinkan koneksi konduktor dibuat dalam hitungan detik.
Anda cukup memasukkan kawat ke dalam kontak terbuka dan kemudian menggerakkan tuas untuk membuat koneksi stabil jangka panjang, ketat gas, dan tahan getaran. Ketika tuas ditutup, kawat dapat dimasukkan langsung ke titik koneksi tanpa alat apa pun.
Koneksi ini menjamin tingkat fleksibilitas yang tinggi dalam proses kabel sambil mempertahankan keandalan proses. Ini akan menghemat banyak waktu kabel, terutama ketika pekerjaan kabel dilakukan di lokasi di pabrik, karena operasi tersebut sering dilakukan dalam kondisi yang buruk.
Distribusi potensial sesederhana menghubungkan. Cukup tempatkan konektor silang dalam kontak terbuka dan konfirmasi dengan tuas. Ini menciptakan kontak yang aman, dengan atau tanpa konduktor yang terhubung tambahan.
Cross-connectors dirancang sehingga mereka dapat segera diidentifikasi, bahkan ketika menghubungkan konduktor. Kerah oranye jelas menonjol dari kontak tanpa mengganggu pekerjaan kabel.
Distribusi potensial yang efisien: Cukup tempatkan konektor silang dalam kontak terbuka dan tutup kontak dengan tuas
Titik distribusi tegangan tunggal dapat direalisasikan dengan koneksi tambahan yang seragam dengan penampang 50 mm² hingga 185 mm². Misalnya, ini dapat digunakan untuk catu daya darurat sebelum sakelar daya, sebagai titik sinyal atau untuk loop dalam pelindung lonjakan.
Aplikasi lain termasuk menyediakan soket perawatan atau pencahayaan kabinet kontrol. Koneksi tambahan dilengkapi dengan mekanisme tuas, yang juga memungkinkan kabel alat multi-kabel yang bebas pahat. Fitur praktis lainnya adalah titik uji standar dengan diameter 2. 0 mm.
Aksesori standar memastikan operasi bebas masalah dengan semua blok terminal seri-A dan menawarkan portofolio aksesori yang ramping untuk pengujian yang cepat dan mudah.
Koneksi tambahan terpadu dengan luas penampang 5 0 mm² -185 mm² memungkinkan titik tegangan tunggal, dan titik uji diameter 2.0mm standar memungkinkan Anda untuk menguji dengan mudah dan cepat
Untuk tinjauan yang lebih baik, terutama dengan berbagai opsi pemasangan, label penandaan besar dapat digunakan untuk mengidentifikasi tegangan yang diterapkan. Memperbaiki tanda petir di area koneksi 35mm² -185 mm² juga mencegah kabel dalam keadaan hidup. Ini memastikan keamanan manusia dan mesin.

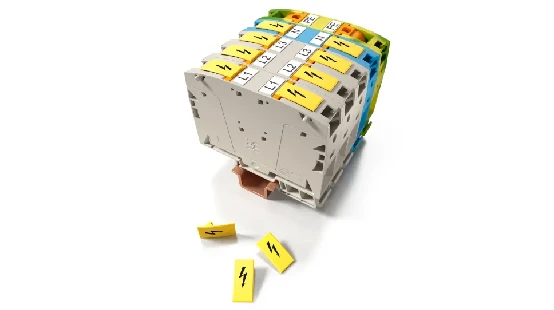

Label penandaan besar mengingatkan Anda untuk tegangan yang diterapkan, dan baut petir tetap menghalangi Anda dari kabel saat hidup
Berbagai sistem blok terminal dan seri modul prefabrikasi serta berbagai opsi pemasangan tidak meninggalkan apa pun yang diinginkan: pelanggan dapat memilih antara versi blok terminal tiga, empat dan lima kutub dengan L1, L2, L3 atau L1, L2, L3 dan N, serta L1, L2, L3, N dan PE.
Blok terminal daya prefabrikasi mengurangi jumlah varian dan biaya penyimpanan, dan mereka juga dapat dipasang dengan cepat dan mudah, baik dengan mematahkan ke dalam rel terminal TS 35 atau mengacaukan ke pelat pemasangan menggunakan braket kaki terintegrasi.
Klippon® menghubungkan blok terminal arus tinggi mendukung seluruh proses perakitan kabinet kontrol dengan konsep mereka yang meyakinkan. Apakah itu penanganan sederhana saat menghubungkan konduktor, lebih banyak ruang di kabinet kontrol, atau penghematan waktu selama pemasangan: Klippon® Connect akan memberikan kontribusi yang signifikan untuk meningkatkan produktivitas dan keamanan.
