MOXA MGATE 5123 Canopen to Profinet Configuration Manual

1. Saat masuk ke halaman Konfigurasi Gateway, Anda perlu memodifikasi alamat IP kartu jaringan lokal komputer ke 192.168.127.x

Alamat IP default pabrik Mgate 5123 adalah 192.168.127.254/24.

Layanan ping default dari gateway tidak diaktifkan, sehingga alamat IP pabrik dari produk tidak dapat dipenuhi. Seperti yang ditunjukkan pada gambar di bawah ini, atur alamat IP komputer:

2. Masukkan alamat IP MGATE 5123 di browser, dan pengaturan keamanan Google Chrome akan ditampilkan sebagai berikut

3. Klik untuk melanjutkan mengunjungi

4. Nama pengguna untuk login pertama adalah admin, dan kata sandi perlu ditetapkan. Masukkan kata sandi baru

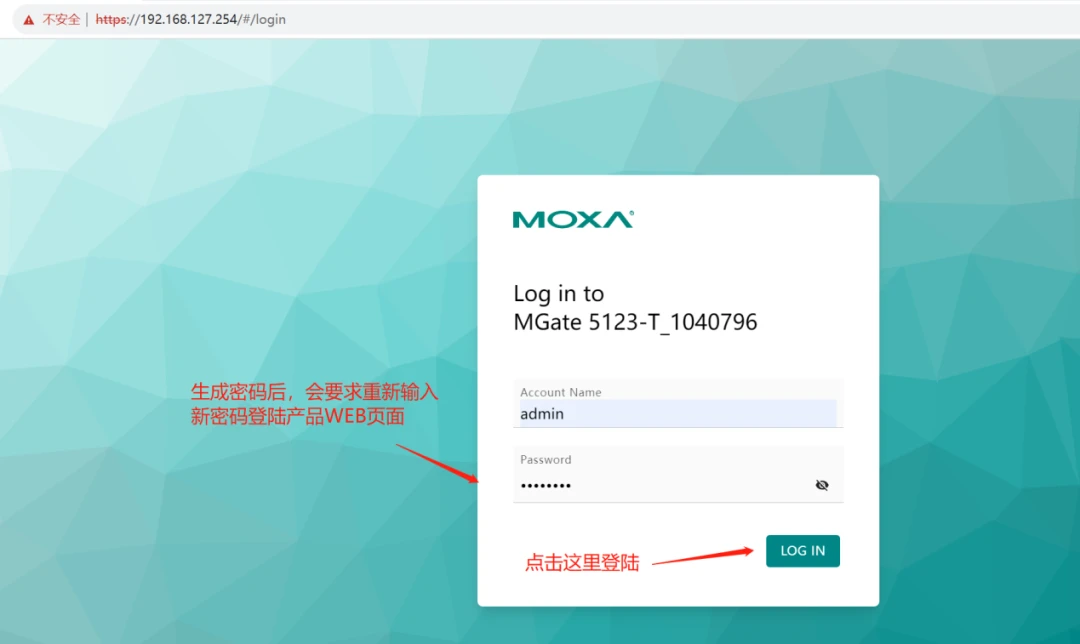

Setelah mengatur kata sandi baru, gunakan kata sandi baru untuk masuk ke halaman konfigurasi lagi

Setelah masuk, Anda dapat melihat panel kontrol perangkat sebagai berikut:

Jika Anda perlu mengaktifkan fungsi ping, atur gateway sesuai dengan halaman berikut

Setelah pengaturan, uji alamat IP dari gateway ping

Atur alamat IP MGATE 5123 (disarankan untuk mengatur alamat IP setelah mengatur parameter PN dan Canopen)

Alamat IP ini adalah IP dari PN Slave Station dan juga alamat IP untuk mengakses halaman web.

Atur waktu sistem MGATE 5123 (untuk memfasilitasi log yang sesuai dengan peristiwa tertentu), dan klik Simpan

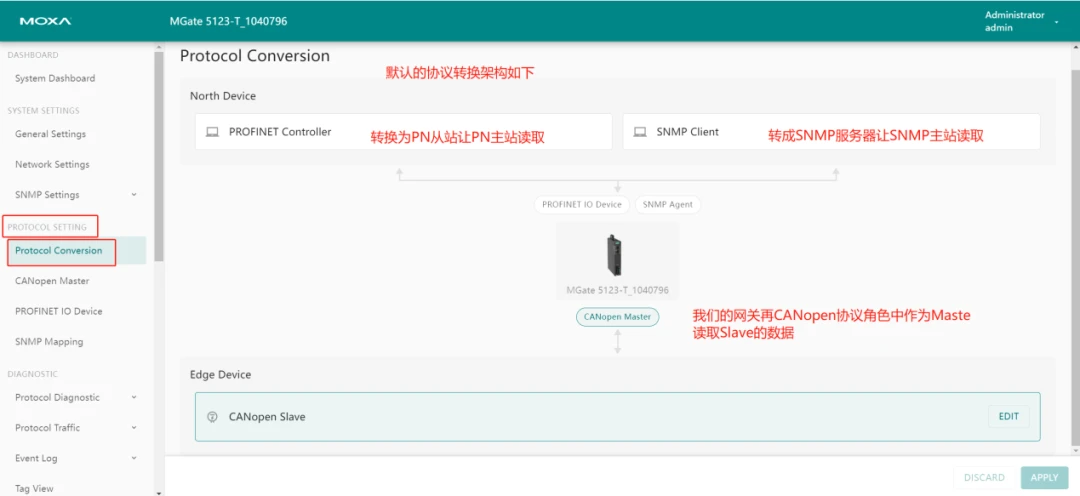

Klik Konversi Protokol untuk melihat arsitektur konversi protokol. Seperti yang ditunjukkan pada gambar di bawah ini, Mgate 5123 bertindak sebagai master canopen untuk membaca data budak dan mengubahnya menjadi data budak PN untuk dibaca oleh master PN.

Mengatur parameter master canopen

Parameter dasar dari halaman Pengaturan Canopen adalah seperti yang ditunjukkan di bawah ini. Klik Tambahkan untuk menambahkan instruksi untuk membaca dan menulis data.

Parameter pengaturan perintah ditampilkan pada gambar di bawah ini

Atur parameter berikut sebagai contoh

Buat perintah parameter master canopen untuk membaca 8 byte dan tulis 8 byte, seperti yang ditunjukkan di bawah ini:

Ikuti tiga langkah di bawah ini untuk mengklik Simpan untuk mengatur parameter

Setelah mengatur parameter master canopen, atur nama slave mgate5123pn.

Atur nama PN ke: mgate-dev

Setelah pengaturan selesai, Anda dapat melihat nama stasiun slave sebagai berikut

Selanjutnya, konfigurasikan parameter data untuk mengonversi Canopen ke PN.

Tambahkan slot

Atur slot input

Ikuti langkah -langkah di bawah ini untuk mengatur

Pilih perintah yang sesuai dengan Canopen Master

Demikian pula, lengkapi pengaturan output dan simpan.

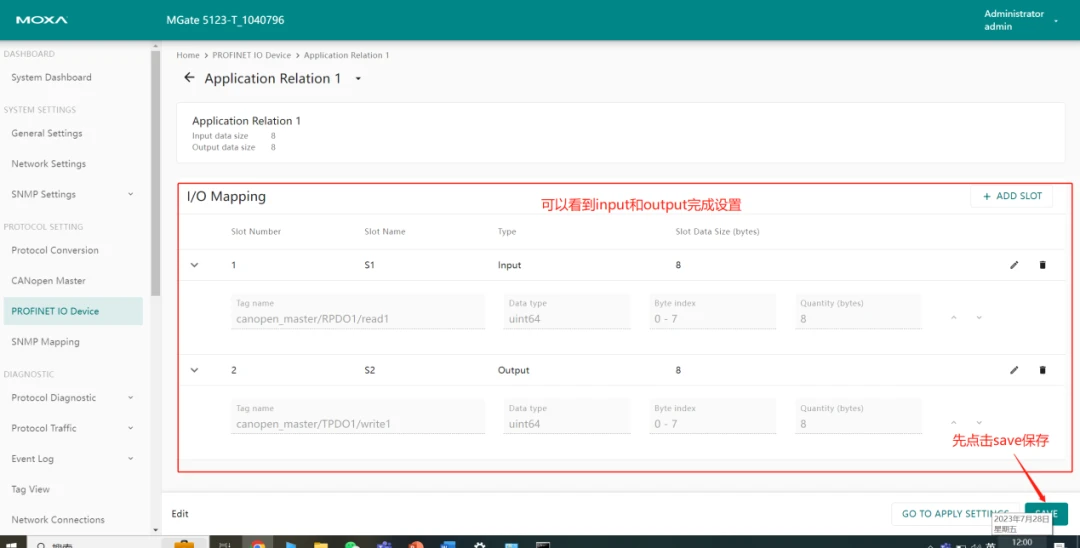

Setelah pengaturan, itu akan ditampilkan seperti di bawah ini

Klik Simpan Dulu dan kemudian klik Pergi untuk MendaftarG

Ekspor file GSD

Buka folder yang sesuai, instal file GSD yang sesuai ke dalam perangkat lunak BOTU Siemens, konfigurasikan ke PLC, dan lihat koneksi komunikasi PN dalam perangkat lunak BOTU.

Data canopen yang dibaca oleh gateway juga dapat digunakan sebagai server SNMP untuk memungkinkan master SNMP membaca

Dalam pemetaan SNMP, klik Tambah Tag

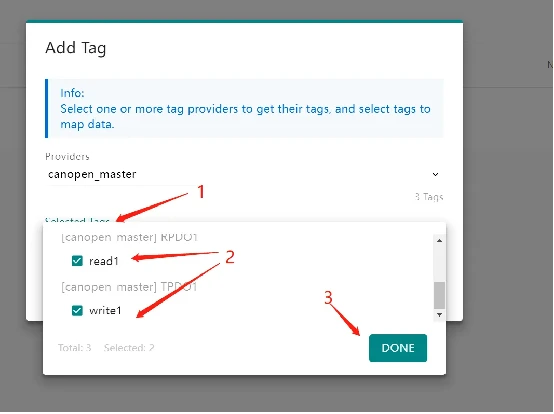

Ikuti langkah -langkah di bawah ini untuk mengatur

Pilih perintah yang sesuai dengan Canopen Master

Klik Simpan

Setelah pengaturan, ikuti tiga langkah berikut untuk menyimpan konfigurasi

Setelah menyelesaikan konfigurasi di atas, atur parameter gateway sebagai server SNMP

Selama komunikasi yang sebenarnya, alat -alat berikut dapat digunakan untuk mendiagnosis situasi komunikasi. Berikut ini adalah diagnosis protokol canopen

Diagnosis protokol PN

Klik config.import/ekspor di sebelah kiri

Format file konfigurasi yang diekspor adalah sebagai berikut
