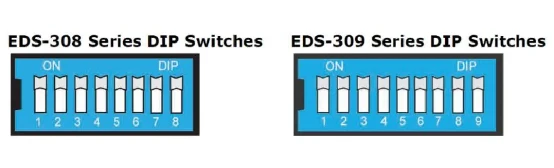

Sakelar DIP ditunjukkan pada gambar di bawah ini:
Fungsi Switch 1 adalah perlindungan badai disiarkan. Ketika dihidupkan, itu dapat mencegah badai siaran yang disebabkan oleh loop yang tidak terhubung, yang dapat menyebabkan kegagalan jaringan.
Switch 2 tidak memiliki fungsi.
Sakelar DIP ditunjukkan pada gambar di bawah ini:
Setiap sakelar sesuai dengan fungsi alarm kesalahan dari setiap port. Ketika fungsi ini dihidupkan, jika tautan port gagal, relai akan membentuk sirkuit terbuka dan LED kesalahan akan menyala.
3. Eds -316
Sakelar DIP ditunjukkan pada gambar di bawah ini:
P1 ~ P16 adalah fungsi alarm port port 1 ~ 16. Ketika fungsi ini diaktifkan, jika tautan port gagal, relai akan terbuka dan LED kesalahan akan menyala.
BSP adalah perlindungan badai. Ketika dihidupkan, itu dapat mencegah badai siaran yang disebabkan oleh loop yang tidak terhubung dan menyebabkan kegagalan jaringan.
