Pentingnya konfigurasi jaringan sakelar industri adalah untuk meningkatkan keandalan jaringan, meningkatkan toleransi kesalahan dan diri - kemampuan penyembuhan, mengoptimalkan kinerja dan memfasilitasi manajemen ekspansi, memastikan operasi jaringan yang stabil dan efisien dalam lingkungan industri.

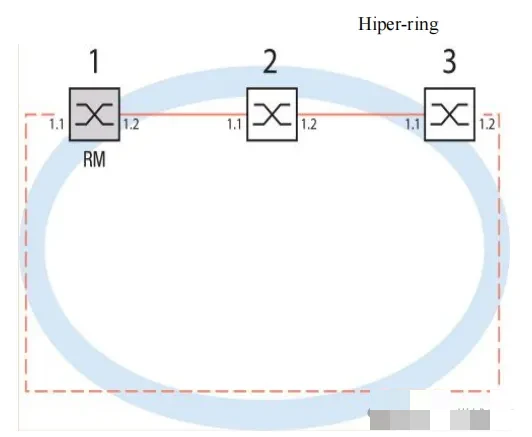

Konfigurasi jaringan Hirschmann Ringring memiliki dua cara:

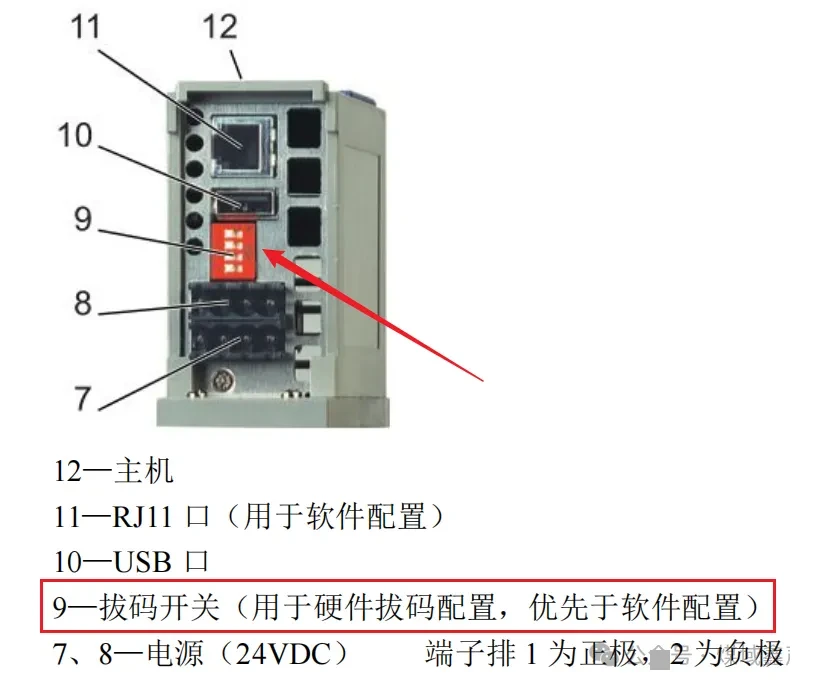

Salah satunya adalah mengatur jaringan ring dengan sakelar sakelar. Sakelar DIP digunakan untuk memungkinkan fungsi dan peran RM secara terpisah. Dip fisik memiliki persyaratan ketat di pelabuhan. Setelah DIP ditarik, sakelar jaringan cincin hanya dapat saling berhubungan melalui port1.1 dan port1.2 dan tidak dapat dimodifikasi.
Konfigurasi lunak lainnya, alias konfigurasi antarmuka web, lebih fleksibel dan lebih nyaman untuk mengamati parameter. Artikel ini terutama menjelaskan konfigurasi antarmuka web, dan berikut ini adalah kasus terkait.
Catatan: Pertama -tama lepaskan jaringan sakelar ring dan buat jaringan menjadi struktur bus untuk menghindari cincin fisik yang menyebabkan badai jaringan. Atur semua sakelar DIP dari sakelar ke ON (celupkan di sebelah kanan). Hanya dengan cara ini konfigurasi perangkat lunak switch tidak bertentangan dengan fungsi DIP Switch.

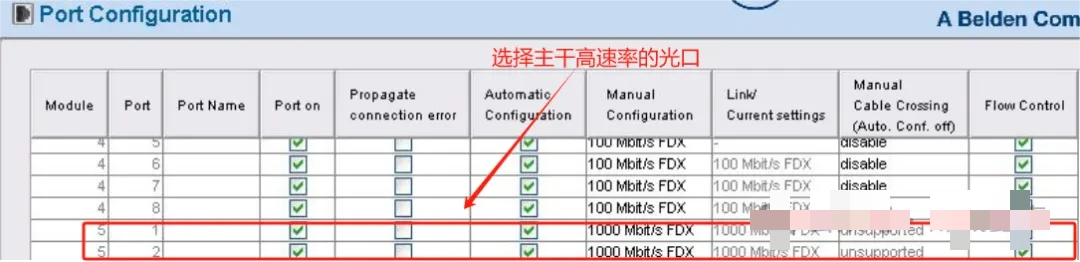

Langkah 1: Pilih port fisik sebagai port cincin hiper -. Anda dapat memilih port listrik atau port optik untuk memastikan bahwa port di kedua ujungnya secara otomatis bernegosiasi dan memiliki kecepatan yang sama.
Pilih backbone high - kecepatan port optik
Langkah 2: Nonaktifkan Protokol Pohon Spanning di Port Jaringan Ring

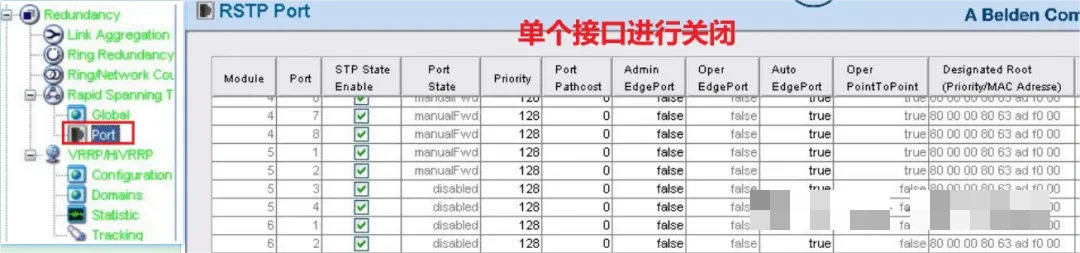

Metode 1: Masukkan seperti yang ditunjukkan pada gambar di bawah ini. Jika Anda menentukan port 6.1 dan 6.2 sebagai port cincin, hapus centang opsi "status stp aktif" untuk mematikan fungsi STP;
Matikan satu antarmuka tunggal

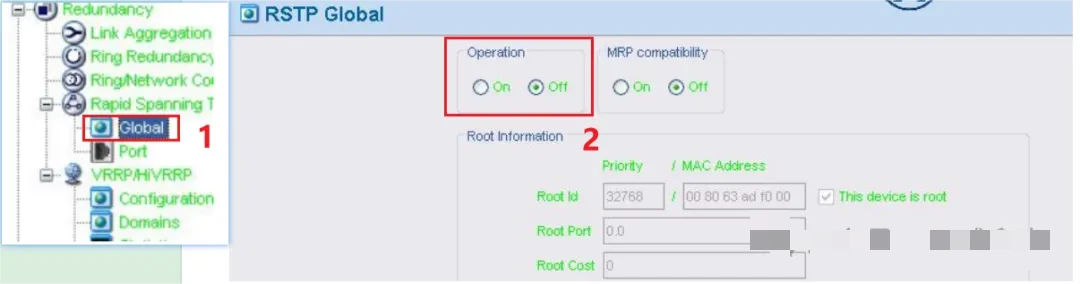

Metode 2: Masukkan seperti yang ditunjukkan pada gambar di bawah ini, pilih "OFF" di tombol "Operation" untuk mematikan fungsi RSTP dari seluruh sakelar; Metode ini berisiko (catatan, jika tidak ada situasi khusus, seperti metode 1 tidak dapat mematikan fungsi STP dari satu port, maka pilih untuk mematikannya secara global)

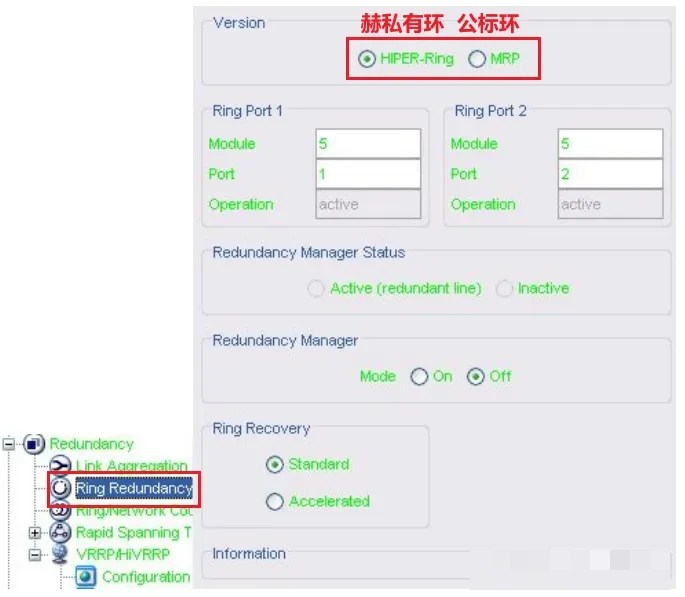

Langkah 3: Konfigurasikan Hiper - Fungsi Ring
Versi: Pilih Versi Protokol Jaringan Ring. Di sini, pilih Hiper - Ring.
Hiper - ring: hirshcmann private ring
MRP: cincin standar pria

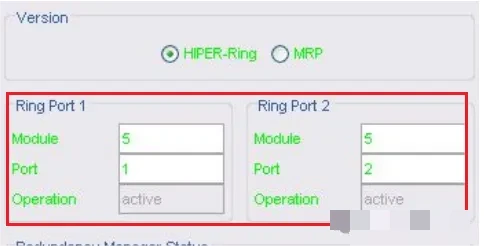

Port1 dan ring port2: pilih atau masukkan nomor port yang akan ditetapkan sebagai port cincin.
Modul: Modul di mana port jaringan ring berada (modul terintegrasi adalah 1, dan modul modular dihitung sesuai dengan slot, dari kiri ke kanan, mulai dari 1)
Port: port jaringan dering
Operasi: Tampilkan status port jaringan cincin
Aktif: Menunjukkan bahwa port jaringan ring diaktifkan, port terbuka atau online
Tidak aktif: menunjukkan bahwa port jaringan ring tidak online atau dinonaktifkan
Status Ring Manager: Status Redundansi (hanya ditampilkan pada Redundancy Manager, non - RM tidak menampilkan informasi status)
Aktif: Menunjukkan bahwa garis redundan jaringan cincin diaktifkan, dan garis atau perangkat di jaringan ring gagal[Kesalahan - Mekanisme Cincin yang Diaktifkan]
Tidak aktif: menunjukkan bahwa jaringan cincin berfungsi secara normal, tidak ada kesalahan yang terjadi, dan garis yang berlebihan dalam keadaan siaga[keadaan normal]
Ring Manager: Set RM. Jaringan cincin hanya dapat memiliki satu manajer cincin, yang digunakan untuk mengirim dan menerima bingkai informasi deteksi jaringan cincin.
ON: Pilih opsi ini untuk menggunakan sakelar yang saat ini dikonfigurasi sebagai Redundancy Manager Ring
MATI: Pilih opsi ini untuk menggunakan sakelar yang saat ini dikonfigurasi sebagai sakelar umum di jaringan Ring.
